Продукция
Каталог оборудования Jingyuan
23 серийные модели в шести отраслевых группах. Каждая модель имеет собственную таблицу характеристик и раздел границ применения: среда, расход, точность, способ регенерации.
НПЗ и нефтебазы
7 моделей
Высокопроизводительный узел полнопоточной фильтрации JY-DL60
Флагманская модель для отгрузки на НПЗ и высокопроизводительной перекачки на нефтебазах. Усиленная жёсткая композитная полимерная мембрана с наружным поджатием, номинальная производительность 40–60 м³/ч, онлайн-обратная промывка газовым импульсом, обслуживание с минимальной остановкой (кратковременная технологическая пауза 5–15 мин). Один блок обеспечивает типовой темп налива автомобильных цистерн на нефтебазе.
- Расход40–60 м³/ч
- СредаДизельное топливо · авиационный керосин
Блочно-модульная система точной фильтрации топливной цепи JY-DX40
Наиболее распространённая блочно-модульная система, номинальный расход 40 м³/ч. Жёсткая самонесущая структура без внутреннего каркаса, на выбор пять порогов фильтрации (2/5/10/15/25 мкм), быстрый ввод в эксплуатацию.
- Расход40 м³/ч
- СредаДизельное топливо · авиационный керосин
Многофункциональный компактный блок точной фильтрации JY-DX5
Номинальный расход 5 м³/ч, компактная блочно-модульная компоновка, точность регулируется в диапазоне 2–15 мкм. Применяется для предварительной защиты на НПЗ, очистки топлива резервного питания небольших ЦОД и байпасной фильтрации смазочных материалов.
- Расход5 м³/ч (5 000 л/ч)
- СредаДизельное топливо · керосин · гидравлическое масло · турбинное масло
Станция точной фильтрации в контейнерной компоновке JY-Q325
Стандартная контейнерная рама, 40 м³/ч, спроектирована для пунктов налива автоцистерн и работы на нескольких объектах. Защитное исполнение для любых погодных условий, модульное наращивание в параллель, полностью автономная работа без внешних сетей.
- Расход40 м³/ч
- СредаДизельное топливо · авиационный керосин

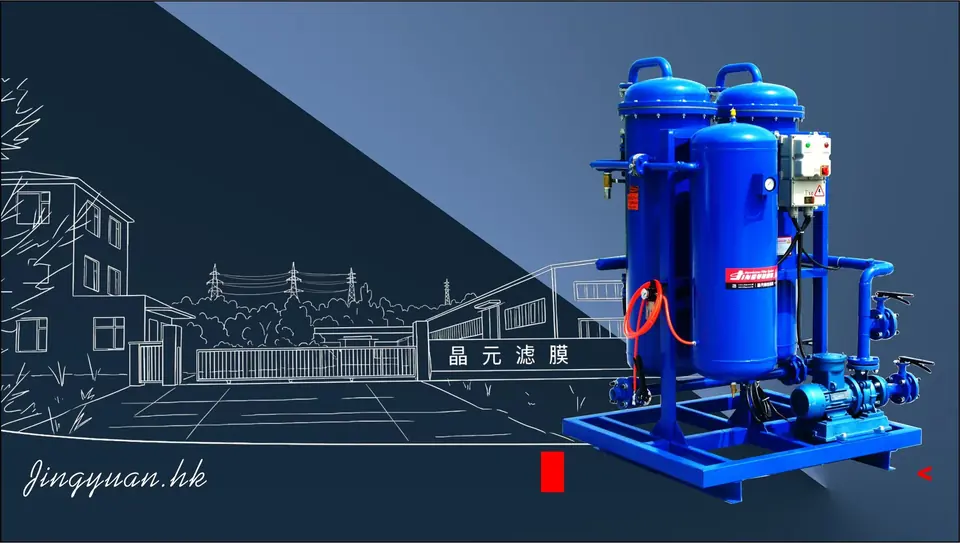

Модульный интегрированный блок точной фильтрации JY-A10
Точная фильтрация товарных продуктов и промышленных масел на НПЗ малой и средней мощности: ≤ 12 м³/ч, точность регулируется в диапазоне 2–15 мкм, двухрежимная регенерация (онлайн-газовый импульс и чистка растворителем), модульная компоновка на единой раме.
- Расход≤ 12 м³/ч
- СредаДизельное топливо · керосин · смазочное масло · гидравлическое масло

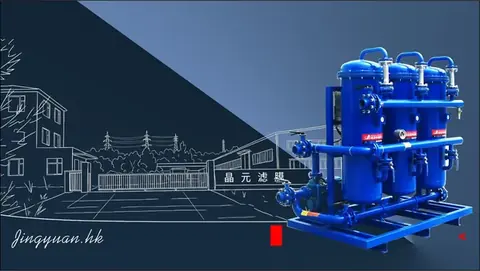

Модульная каскадная система точной фильтрации JY-A20
25 м³/ч на модуль, объединение в параллельный каскад до более чем 150 м³/ч, регенерация газовым импульсом (с кратковременной технологической паузой 5–15 мин), поочерёдное обслуживание модулей без остановки линии. Подходит для отгрузки на НПЗ и перекачки на нефтебазах.
- Расход25 м³/ч
- СредаДизельное топливо · керосин · гидравлическое масло · турбинное масло

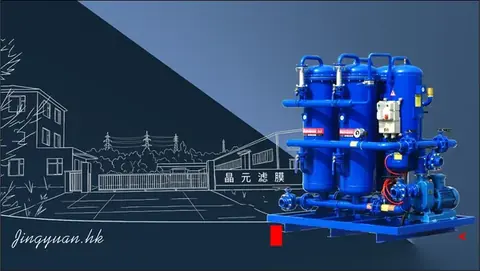

Усиленный модульный блок точной фильтрации JY-A30
Интенсивная очистка товарных продуктов крупного НПЗ: ≤ 35 м³/ч, точность 2–15 мкм, онлайн-обратная промывка продуквкой газом. Подходит для обеспечения качества при высокопроизводительной отгрузке товарных продуктов, дизельного топлива и смазочных материалов.
- Расход≤ 35 м³/ч
- СредаДизельное топливо · товарное топливо · смазочное масло · турбинное масло
Резервное питание — ЦОД
3 моделей
Система глубокой очистки дизельного топлива (исполнение для ЦОД) JY-DF15
Предназначена для резервных ДГУ ЦОД, больниц и объектов связи. Плотный пакет из 100 жёстких мембран, непрерывная очистка по замкнутому контуру 8–12 м³/ч, постоянное удаление свободной воды и смолистых отложений.
- Расход8–12 м³/ч
- СредаДизельное топливо № 0 ·хранимое топливо резервных ДГУ

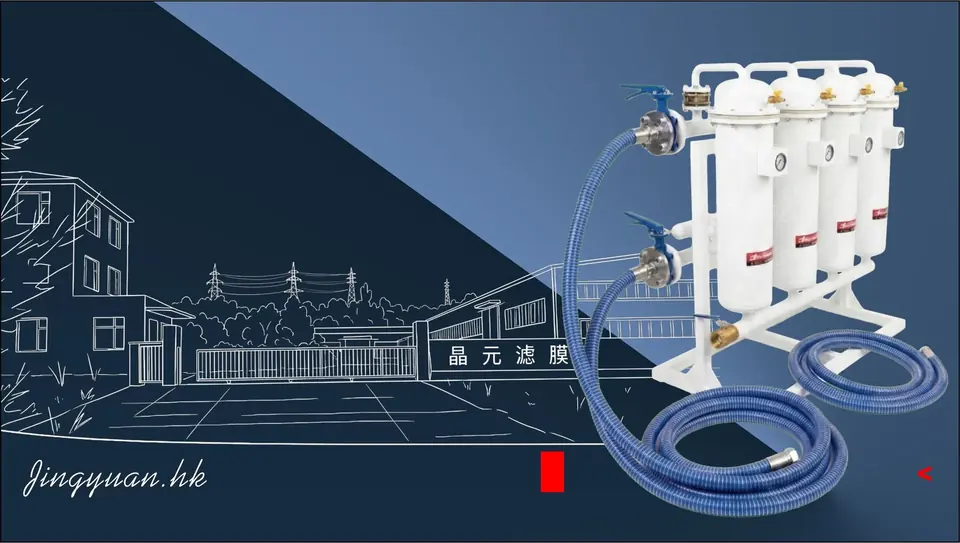

Модульная станция очистки дизельного топлива JY-219F
Решение для поточной очистки топлива резервных ДГУ средней мощности. 80–120 л/мин, точность 2–15 мкм (опция), управление от ПЛК с поддержкой АСУЗ, непрерывная очистка по циркуляционному контуру. Чистота хранимого топлива поддерживается на уровне не хуже ISO 17/15/12.
- Расход80–120 л/мин
- СредаЛёгкое дизельное топливо · авиатопливо · гидравлическое масло · смазочное масло

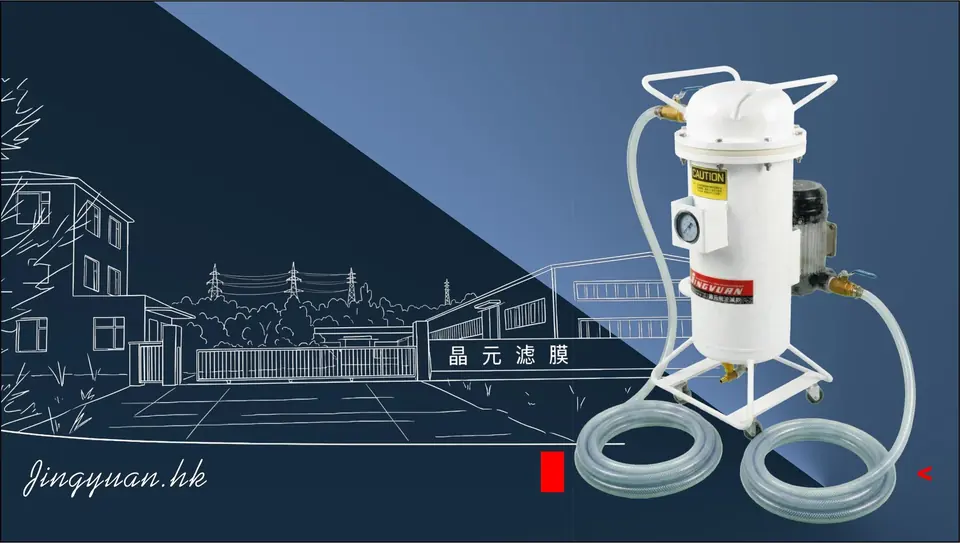

Переносной блок очистки дизельного топлива JY-219A
Решение для очистки топлива лёгких резервных ДГУ. 20–40 л/мин, точность 5–25 мкм, переносное исполнение, регенерация обратной промывкой. Подходит для малых машинных залов ЦОД и временных систем резервного питания.
- Расход20–40 л/мин
- СредаДизельное топливо
Горная техника и строительная техника
6 моделей
Мобильная система очистки рабочих сред JY-G100
Флагманская модель защиты топливной системы Common Rail на горных предприятиях. Высокоинтенсивная магнитная адсорбция (5 000 Гс) улавливает металлические частицы, затем микрофильтрация на жёсткой композитной мембране: 10–60 л/мин, βₓ ≥ 200. Одна установка решает задачи байпасной фильтрации гидростанции, очистки на приёме свежего масла, мобильной фильтрации дизельного топлива и циркуляционной фильтрации СОЖ.
- Расход10–60 л/мин
- СредаДизельное топливо · керосин · СОЖ · гидравлическое масло до ISO VG 46
Мобильная многосредная установка очистки JY-M50H
Многосредная установка очистки для крупной строительной техники. Работает с дизельным топливом, гидравлическим, моторным и трансмиссионным маслом: 16–40 л/мин, 5 мкм в стандарте, компактная компоновка на тележке, предусмотрены обратная продувка и чистка растворителем.
- Расход16–40 л/мин
- СредаДизельное топливо · гидравлическое масло · моторное масло · трансмиссионное масло
Концевой фильтр точной очистки для установки на технику JY-210
Устанавливается как концевой фильтр на легковые автомобили, пикапы и экскаваторы. Плотный пакет из 17 жёстких мембран, ≤10 л/мин, точность 5–20 мкм. Позволяет фильтровать топливо в момент заправки и исключает вторичное загрязнение на последнем участке цепи поставки.
- Расход≤10 л/мин
- СредаДизельное топливо · керосин (вязкость < 20 сСт)
Система точной очистки дизельного топлива JY-T32
Очистка топлива техники малого и среднего класса: 40 л/мин, четыре порога точности 5–25 мкм, регенерация обратной промывкой и чисткой со снятием. Возможен монтаж последовательно в линии заправки.
- Расход40 л/мин
- СредаДизельное топливо
Система очистки дизельного топлива для крупной техники JY-T100
Очистка топлива крупной строительной и горной техники: 40–60 л/мин, точность 5–25 мкм, регенерация обратной промывкой. Стационарная установка или исполнение на большой раме.
- Расход40–60 л/мин
- СредаДизельное топливо
Мобильный пункт выдачи и учёта очищенного дизельного топлива JY-DM50
Моноблок очистки и выдачи дизельного топлива непосредственно на объекте. 20–40 л/мин, точность 5–25 мкм, компоновка на тележке, подходит для лёгкой техники и временных пунктов заправки. Обратная промывка обеспечивает простое обслуживание.
- Расход20–40 л/мин
- СредаДизельное топливо
Смазочные материалы и линии розлива
3 моделей

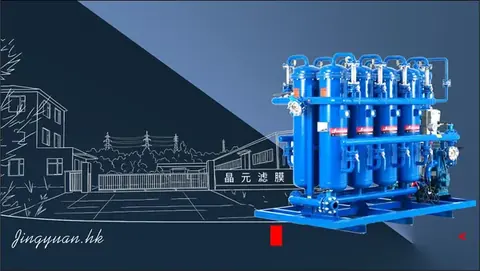

Концевая система точной фильтрации линии розлива JY-DX40-L
Последний барьер на терминалах розлива смазочных материалов. 20 м³/ч, номинальная точность β₁₀ ≥ 200, порог 5–10 мкм выбран намеренно, чтобы сохранить мицеллы присадок размером 1–5 мкм.
- Расход20 м³/ч (регулируется частотным приводом 5–20)
- СредаПолностью/полусинтетическое моторное масло · гидравлическое масло · трансмиссионное масло · трансформаторное масло

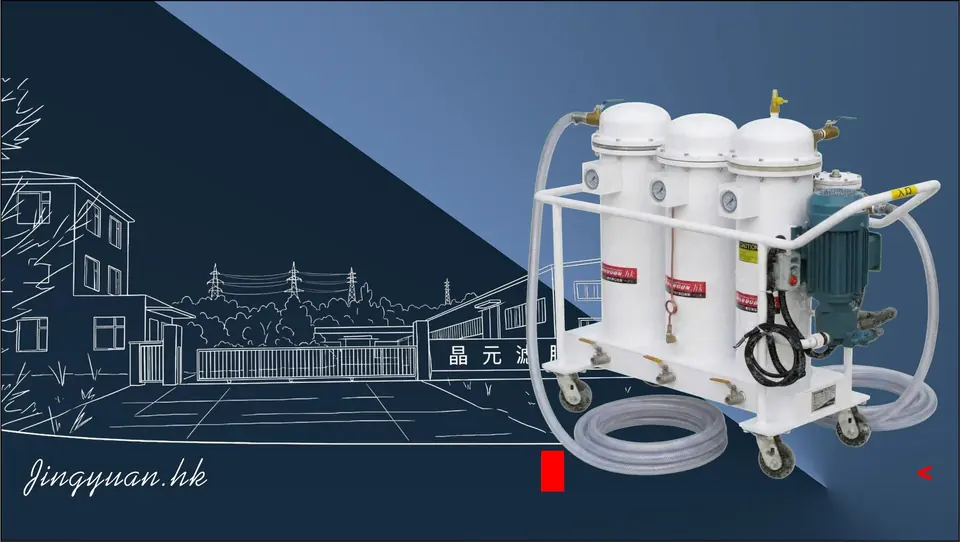

Установка точной фильтрации для очистки промышленного смазочного масла JY-H330
Блочно-модульная система очистки и тонкой фильтрации промышленного смазочного масла. Срок службы мембранного модуля 2–3 года, регенерация газовым импульсом (кратковременная технологическая пауза 5–15 мин), работа без расходных материалов.
- СредаПромышленное смазочное масло · гидравлическое масло · трансмиссионное масло

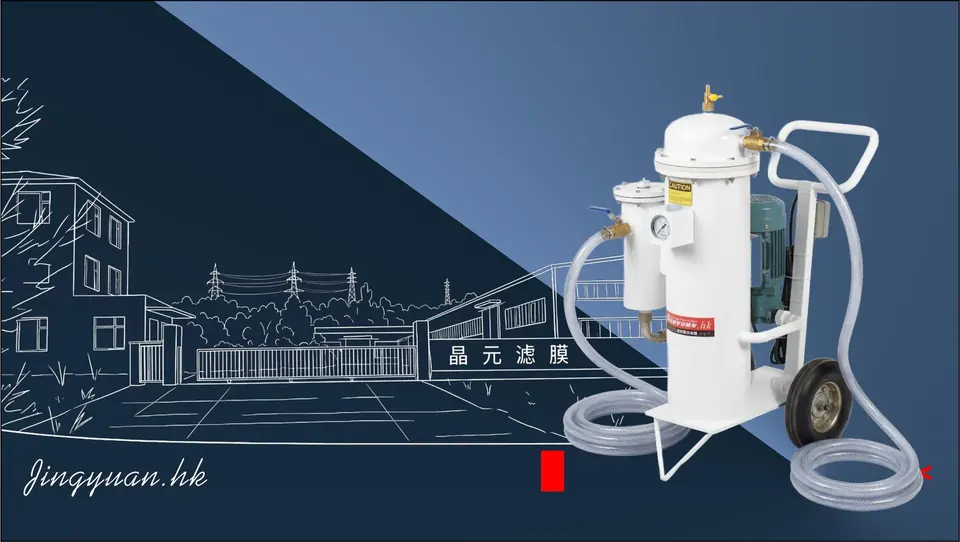

Компактный мобильный фильтр точной очистки смазочного масла JY-H130
Компактный мобильный фильтр точной очистки смазочных материалов: обслуживание масел в ремонтной мастерской, байпасная очистка техники и помощь при замене масла в небольших объёмах.
- СредаСмазочное масло · гидравлическое масло · трансмиссионное масло
Ветроэнергетика и тяжёлая промышленность
2 моделей

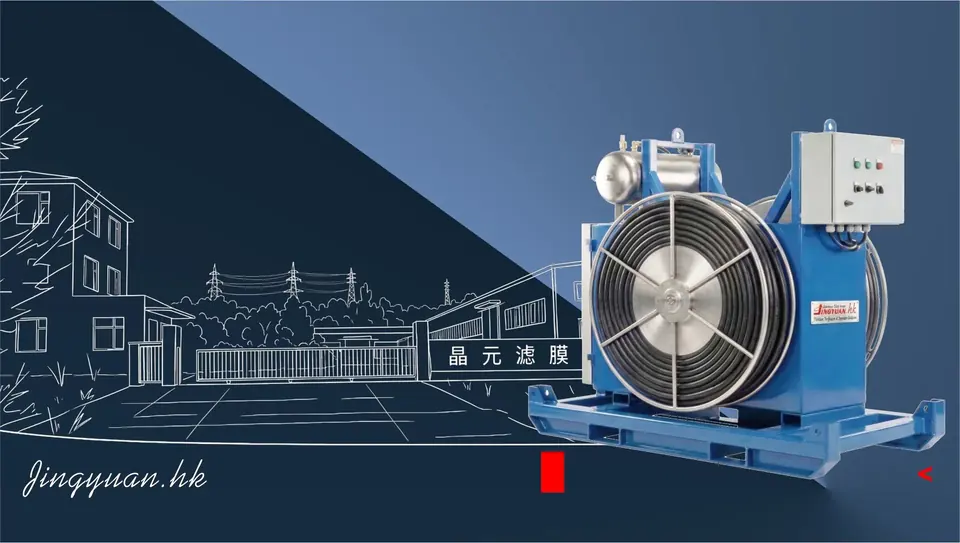

Система замены масла редуктора ВЭУ JY-F35
Флагманское оборудование для замены масла на высоте. Рукав высокого давления с электроприводной катушкой, длина 100 м в стандарте / 120 м в усиленном исполнении, управление с земли до уровня гондолы, 2 оператора, замена масла одной ВЭУ менее чем за 3 часа, остаток масла < 3 %.
- СредаПериодическая замена масла в редукторе ВЭУ
Усиленный блок точной фильтрации на профилированной проволоке JY-DX5-W
Фильтр на профилированной проволоке из нержавеющей стали, специально спроектированный для высоковязких трансмиссионных масел (> 320 сСт) и тяжёлых топлив (HFO). V-образная фильтрующая щель из стали 304L, 4–8 т/ч, точность 25–200 мкм, расчётное давление 1,0 МПа.
- Расход4–8 т/ч
- СредаВысоковязкое трансмиссионное масло (>320 сСт) · тяжёлое топливо (HFO) · смазочное масло
Труднофильтруемые среды
2 моделей

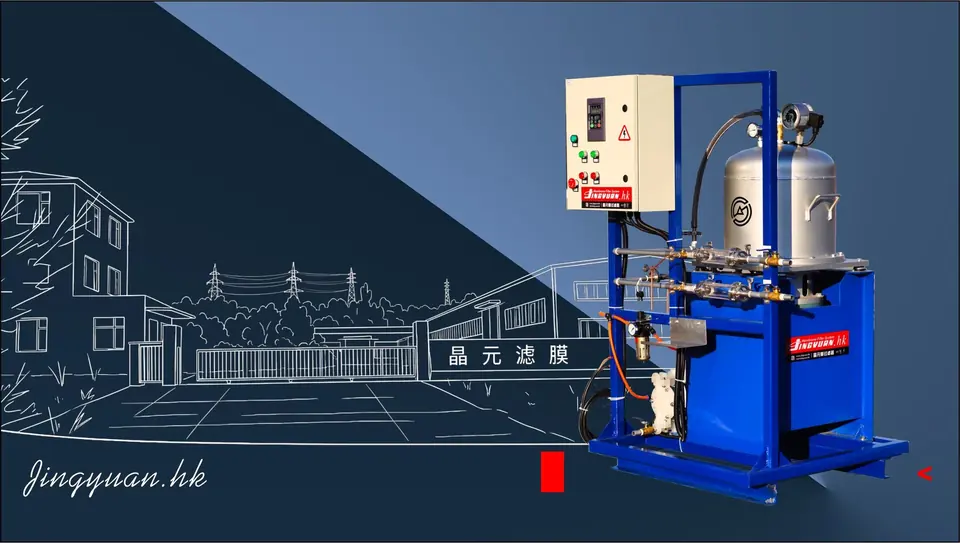

Система фильтрации с активным динамическим сдвигом JY-DCF7
Вращающийся мембранный диск формирует вихри Тейлора-Куэтта: сдвиговое усилие препятствует образованию осадка на поверхности мембраны. 300 л/ч, точность 2–15 мкм, удельное энергопотребление около 0,2 кВт/м².
- СредаБиоферментационная среда · промывная жидкость нанопорошков · трудноочищаемые сточные воды

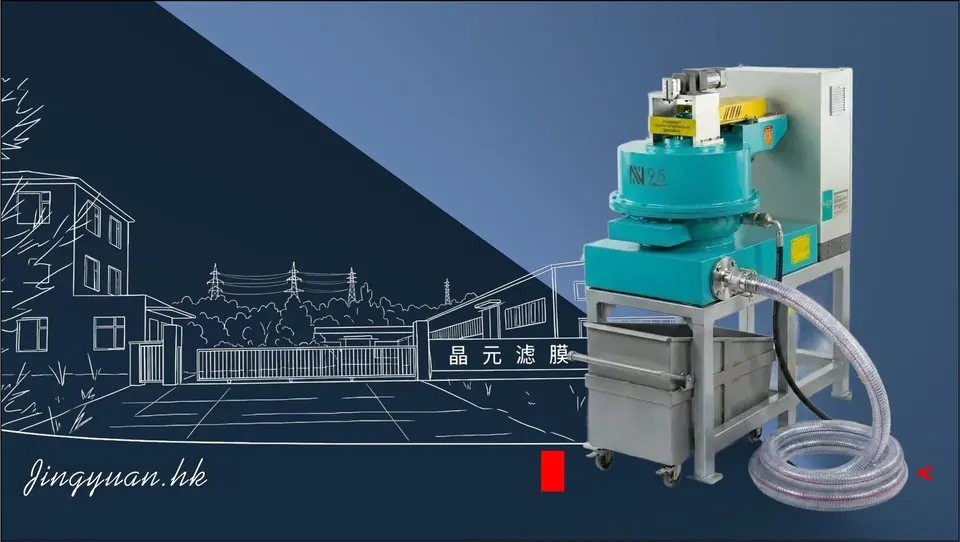

Полностью автоматическая центрифужная установка JY-N95
Разделение в центробежном поле с перегрузкой 2 200 G, 25–120 л/мин, точность 1–5 мкм. Непрерывная выгрузка осадка, полностью автоматическая чистка от ПЛК и выгрузка скребком. Обеспечивает защиту первой ступени в начале технологической цепочки.
- Расход25–120 л/мин
- СредаМасло для резания · шлифовальная жидкость · смазочное масло · водная СОЖ
Подбор
Подбор по исходным условиям
Таблица связывает входные условия площадки с моделями линейки JY. Окончательная конфигурация подтверждается по фактическому загрязнению среды.
| Исходное условие | Соответствие в линейке |
|---|---|
| Расход ≤ 60 л/мин, мобильная очистка | JY-G100 · JY-DX5 · JY-M50H |
| Расход 5 – 12 м³/ч | JY-DX5 (5 м³/ч) · JY-DF15 (8–12 м³/ч) · JY-A10 (≤ 12 м³/ч) |
| Расход 20 – 35 м³/ч | JY-DX40-L (20 м³/ч) · JY-A20 (25 м³/ч) · JY-A30 (≤ 35 м³/ч) |
| Расход 40 – 60 м³/ч (полный поток) | JY-DX40 · JY-Q325 · JY-DL60 |
| Точность 2 – 5 мкм | JY-DF15 (5 мкм) · JY-DX5 · JY-G100 |
| Очень вязкая среда (> 320 сСт) или тяжёлое топливо | JY-DX5-W (профилированная проволока 25–200 мкм) |
| Среда с высоким содержанием твёрдых частиц | JY-DCF7 (динамический сдвиг) · JY-N95 (центрифуга) |
| Длительное хранение дизельного топлива (ЦОД) | JY-DF15 · JY-219F · JY-219A |
| Смазочное масло на линии розлива | JY-DX40-L (сохранение мицелл присадок) |
| Замена масла редуктора ВЭУ | JY-F35 |
Часто задаваемые вопросы
Сколько всего моделей выпускается?
23 серийные модели в шести отраслевых группах.
Как выбрать модель по расходу?
Компактные блоки начинаются с 5 м³/ч, высокопроизводительные узлы достигают 40–60 м³/ч, каскадные схемы расширяются параллельно свыше 150 м³/ч.
Можно ли заказать исполнение под проект?
Да. Срок изготовления под заказ — 40–60 дней.
Все ли модели работают без расходных материалов?
Модели на жёсткой мембране регенерируются газовым импульсом. Для отдельных моделей предусмотрены другие способы обслуживания — они указаны в поле «Способ регенерации» в таблице характеристик.
Нужна очистка среды? Обсудим задачу.
Опишите среду, расход и целевой класс чистоты — конструкторское бюро ответит в течение 3 рабочих дней с расчётом решения.
