НПЗ и нефтебазы · станция в контейнерной компоновке · работа на объекте
Станция точной фильтрации в контейнерной компоновке JY-Q325
Стандартная контейнерная рама, 40 м³/ч, спроектирована для пунктов налива автоцистерн и работы на нескольких объектах. Защитное исполнение для любых погодных условий, модульное наращивание в параллель, полностью автономная работа без внешних сетей.
- 40 m³/hНоминальный расход
- 2–15 μmТочность фильтрации
- КонтейнерКожух всепогодного исполнения
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Модель | JY-Q325 | Контейнерный блок |
| Номинальный расход | 40 м³/ч | Конструкция на большой расход |
| Электропривод | Взрывозащищённый двигатель 7,5 кВт + центробежный или шестерённый насос | ExdIIBT4 |
| Точность фильтрации | Эффективность удержания ≥98 % при ≥5 мкм (рекомендуется 5–10 мкм) | Высокая грязеёмкость |
| Максимальное рабочее давление | 0,5 МПа (рабочее 0,2–0,4 МПа) | Безопасная эксплуатация |
| Диапазон температуры среды | 0…70 °C | Учёт парафинов при низких температурах |
| Материал оборудования | Рама из углеродистой стали в стандарте; нержавеющая сталь — опция | Долговечность и антикоррозионная защита |
| Материал уплотнений | Фторэластомер Viton® | Высокая совместимость |
| Класс антикоррозионной защиты | C3 | Промышленные условия |
| Исполнение по взрывозащите | ExdIIBT4 | Стандартная комплектация |
| Технологические присоединения | Основная масломагистраль DN80 (3") на фланцах; питание 380 В, 3 фазы | Стандартизовано |
| Габаритные размеры | 3 040 × 1 700 × 2340 мм | Контейнерная компоновка |
| Масса нетто | 1 850 кг | Стабильность и надёжность |
| Занимаемая площадь | Около 5,16 м² | Модульное развёртывание |
Минимальный заказ: 1 шт. | Срок изготовления: 15–30 рабочих дней (серийное исполнение), 40–60 дней (под заказ) | Оплата: банковский перевод, аккредитив | Гарантия: 24 месяца | Ответ: в течение 24 ч, официальное техническое предложение в течение 3 рабочих дней (бесплатно)
Прямой ответ
Станция точной фильтрации в контейнерной компоновке JY-Q325 от Jingyuan. Номинальный расход: 40 м³/ч. Точность фильтрации: эффективность удержания ≥98 % при ≥5 мкм (рекомендуется 5–10 мкм). Производитель: Shenyang Jingyuan Membrane Systems Co., Ltd., интегрированная производственная площадка 14 000 м² в Тьелине (провинция Ляонин, Китай).
Эксплуатация
Границы применения
Только светлые нефтепродукты — дизельное топливо и авиационный керосин с температурой вспышки ≥38 °C; бензин и среды с низкой температурой вспышки строго исключены. Для обратной промывки рекомендуется сухой азот; заземление и отвод статического электричества — по требованиям площадки.
Принцип работы
На удалённых объектах, крупных нефтебазах и в высокопроизводительных системах хранения и транспортировки светлых нефтепродуктов загрязнённость высока: обычные картриджи требуют частоты замены со всеми вытекающими логистическими трудностями, потерями производительности и затратами.
JY-Q325 — модульное решение глубокой очистки, разработанное Jingyuan для этих сложных условий. Сочетание стандартной контейнерной рамы, жёсткой композитной полимерной мембраны толщиной 5 мм и взрывозащищённого насосного агрегата 7,5 кВт обеспечивает стабильную работу при расходе 40 м³/ч.
Система поддерживает обратную промывку газовым импульсом с восстановлением потока ≥ 90 %; мембранный модуль рассчитан на срок службы 2–3 года. Конструкция не требует строительной подготовки и готова к работе после установки на ровную площадку: подходит для крупных баз хранения, энергоснабжения объектов и мобильных топливных систем.
Инженерные преимущества
Жёсткая композитная полимерная мембрана толщиной 5 мм
Стенка мембраны значительно толще, чем у обычных картриджей: высокая ударная стойкость и высокая удерживающая способность на загрязнённом полевом топливе при эффективности удержания ≥98 % при ≥5 мкм.
Долгий срок службы и минимум расходников: 2–3 года
Исключает частую замену сменных картриджей. Обратная промывка газовым импульсом восстанавливает ≥ 90 % потока, снижая полевую логистику и давление графиков остановок.

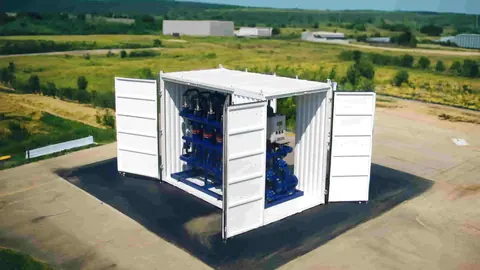

Компоновка в стандартном контейнере

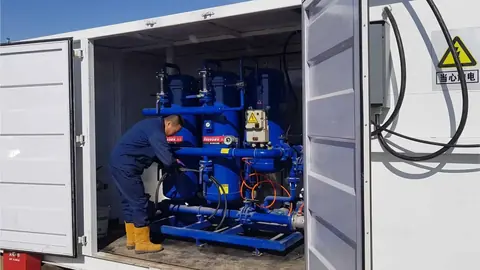

Без строительной подготовки, готовность к работе после установки: грузовые проушины, проёмы для вилочного погрузчика и открывающийся верхний кожух упрощают транспортировку, монтаж и обслуживание на объекте и в аварийных работах.
Области применения

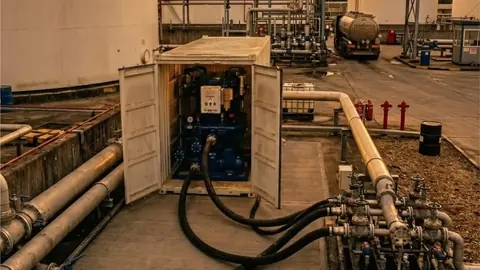

Крупные нефтебазы и базы хранения светлых нефтепродуктов
Глубокая очистка в циркуляционном режиме удаляет шлам, продукты окисления и мелкие частицы, образующиеся при длительном хранении, и сохраняет качество отгружаемого топлива.
ДГУ удалённых объектов и резервное энергоснабжение
Непрерывно подаёт чистое топливо дизельным генераторам на удалённых рудниках и стройплощадках, обеспечивая стабильность выработки в длительных циклах.
Мобильные системы топливоснабжения на объекте
Быстроразвёртываемые контейнерные станции подают светлые нефтепродукты высокой чистоты автопаркам и технике.
Централизованное топливоснабжение предприятия
Встраивается в топливные системы завода для очистки в источнике и защиты высокоточного оборудования.
Типовые ситуации применения
| Ситуация | Что даёт фильтрация |
|---|---|
| Длительное хранение в резервуаре | Циркуляционная очистка: удаление донного шлама, окисленных смол и свободной воды. |
| Точка налива или перекачки | Терминальный барьер, предотвращающий вторичное загрязнение при передаче топлива. |
| Магистраль подачи | Удержание ржавчины и катализаторной мелочи без снижения давления в линии. |
Эти ситуации описывают типовые промышленные применения модели. Отзывы заказчиков мы не публикуем без их письменного согласия.
Часто задаваемые вопросы
Каков номинальный расход JY-Q325?
Номинальный расход JY-Q325: 40 м³/ч.
Какова точность фильтрации JY-Q325?
Точность фильтрации JY-Q325: Эффективность удержания ≥98 % при ≥5 мкм (рекомендуется 5–10 мкм).
Каково рабочее давление JY-Q325?
Максимальное рабочее давление JY-Q325: 0,5 МПа (рабочее 0,2–0,4 МПа).
Из какого материала изготовлен JY-Q325?
Материал оборудования JY-Q325: Рама из углеродистой стали в стандарте; нержавеющая сталь — опция.
Каковы габаритные размеры JY-Q325?
Габаритные размеры JY-Q325: 3 040 × 1 700 × 2340 мм.
Какова масса JY-Q325?
Масса нетто JY-Q325: 1 850 кг.
