Производитель промышленных систем фильтрации · Тьелин, Китай
Промышленные системы фильтрации для топлива, масел и технологических жидкостей
Проектируем и изготавливаем оборудование фильтрации на собственной жёсткой композитной полимерной мембране. Без сменных картриджей: мембранный элемент регенерируется газовым импульсом прямо в корпусе.
- Без одноразовых картриджей
- Регенерация газовым импульсом
- Точность от 2 мкм
- 14 000площадь собственного завода, м²
- 30+стран и регионов поставок
- 2 мкмноминальная точность фильтрации
- 0одноразовых расходных материалов
Номинальная точность приведена по данным серийных моделей. Не является абсолютной точностью удержания — см. раздел по ISO 16889.
Технология
Ключевые технологии фильтрации
Три составляющие, определяющие работу оборудования Jingyuan: жёсткая мембрана, её самонесущая структура и физическая регенерация.
CIS — Critical Interface Sintering
Спекание полимера по критической границе раздела формирует сквозные поры с асимметричным градиентом: широкие на входе, тонкие на выходе.
Подробнее →PRCM — жёсткая композитная полимерная мембрана
Стенка толщиной 5 мм без внутреннего каркаса: стабильная геометрия пор и олеофильно-гидрофобная поверхность для отделения свободной воды.
Подробнее →Гидрофобное разделение фаз
Поверхность мембраны модифицирована по олеофильно-гидрофобному типу: свободная вода отталкивается и коалесцирует, не образуя стойкой эмульсии. Химический эмульгатор не применяется.
Подробнее →Продукция
Продукция
23 серийные модели в шести отраслевых группах — от высокопроизводительных узлов для нефтебаз до компактных переносных блоков.

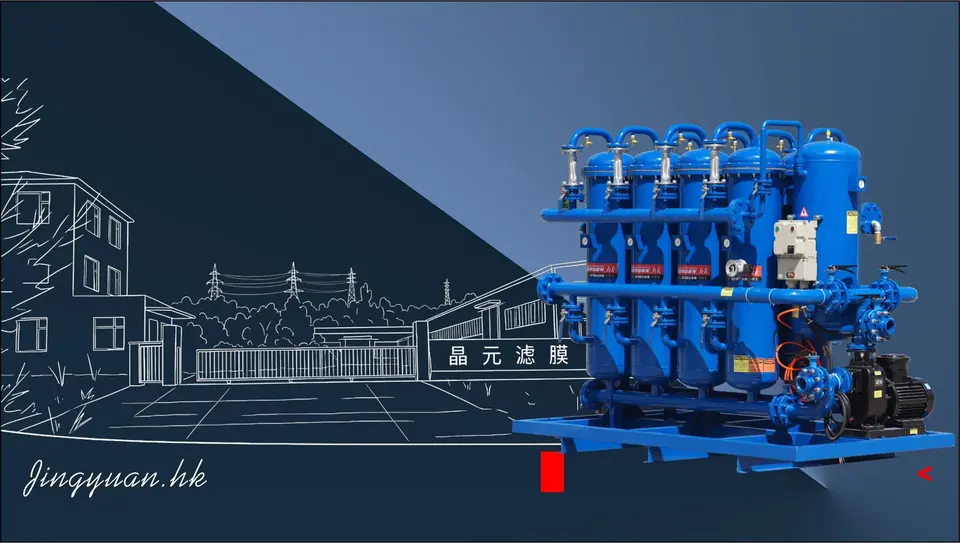

Блочно-модульная система точной фильтрации топливной цепи JY-DX40
Наиболее распространённая блочно-модульная система, номинальный расход 40 м³/ч. Жёсткая самонесущая структура без внутреннего каркаса, на выбор пять порогов фильтрации (2/5/10/15/25 мкм), быстрый ввод в эксплуатацию.
- Расход40 м³/ч
- СредаДизельное топливо · авиационный керосин

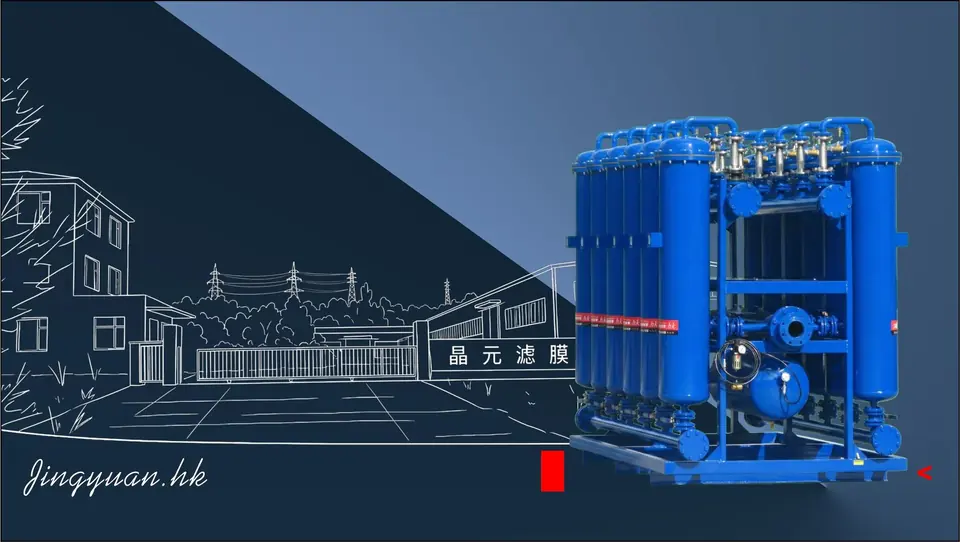

Высокопроизводительный узел полнопоточной фильтрации JY-DL60
Флагманская модель для отгрузки на НПЗ и высокопроизводительной перекачки на нефтебазах. Усиленная жёсткая композитная полимерная мембрана с наружным поджатием, номинальная производительность 40–60 м³/ч, онлайн-обратная промывка газовым импульсом, обслуживание с минимальной остановкой (кратковременная технологическая пауза 5–15 мин). Один блок обеспечивает типовой темп налива автомобильных цистерн на нефтебазе.
- Расход40–60 м³/ч
- СредаДизельное топливо · авиационный керосин

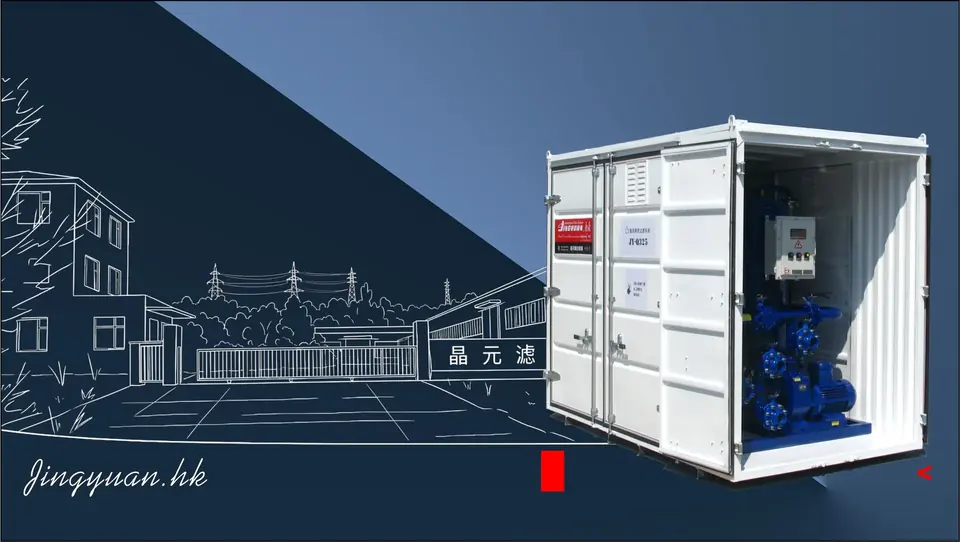

Станция точной фильтрации в контейнерной компоновке JY-Q325
Стандартная контейнерная рама, 40 м³/ч, спроектирована для пунктов налива автоцистерн и работы на нескольких объектах. Защитное исполнение для любых погодных условий, модульное наращивание в параллель, полностью автономная работа без внешних сетей.
- Расход40 м³/ч
- СредаДизельное топливо · авиационный керосин

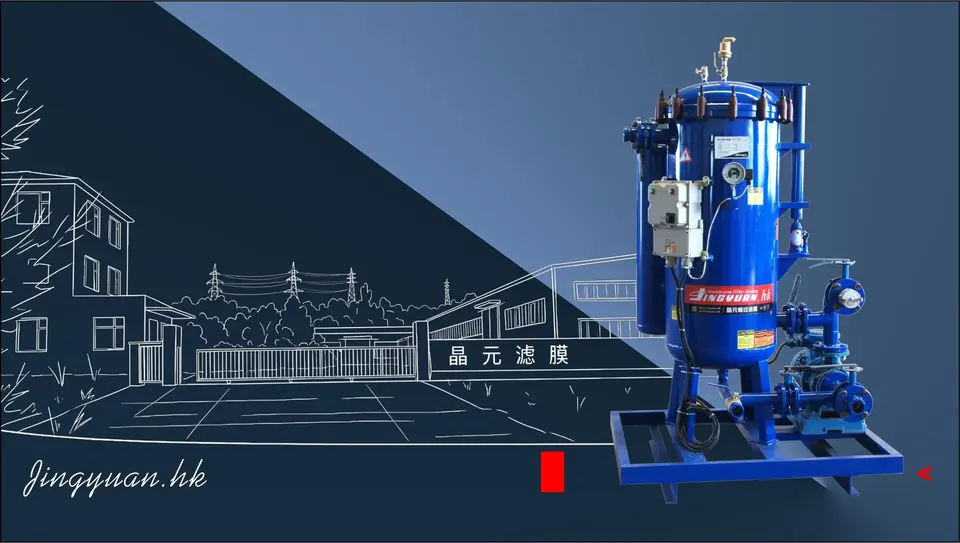

Система глубокой очистки дизельного топлива (исполнение для ЦОД) JY-DF15
Предназначена для резервных ДГУ ЦОД, больниц и объектов связи. Плотный пакет из 100 жёстких мембран, непрерывная очистка по замкнутому контуру 8–12 м³/ч, постоянное удаление свободной воды и смолистых отложений.
- Расход8–12 м³/ч
- СредаДизельное топливо № 0 ·хранимое топливо резервных ДГУ

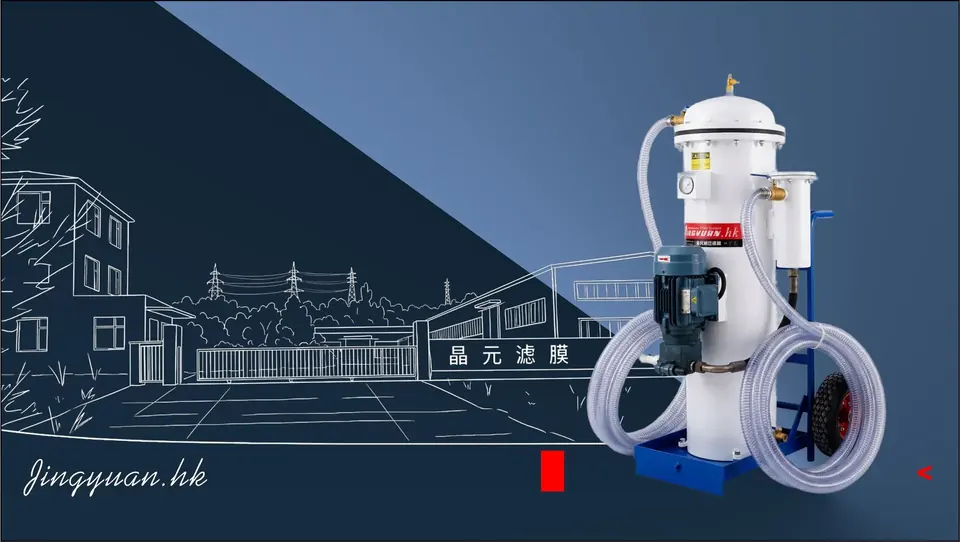

Мобильная система очистки рабочих сред JY-G100
Флагманская модель защиты топливной системы Common Rail на горных предприятиях. Высокоинтенсивная магнитная адсорбция (5 000 Гс) улавливает металлические частицы, затем микрофильтрация на жёсткой композитной мембране: 10–60 л/мин, βₓ ≥ 200. Одна установка решает задачи байпасной фильтрации гидростанции, очистки на приёме свежего масла, мобильной фильтрации дизельного топлива и циркуляционной фильтрации СОЖ.
- Расход10–60 л/мин
- СредаДизельное топливо · керосин · СОЖ · гидравлическое масло до ISO VG 46

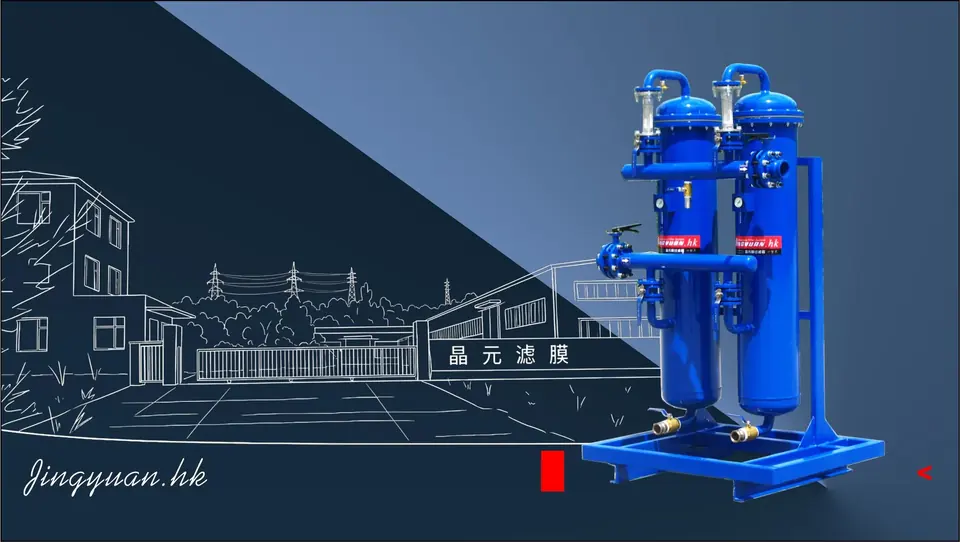

Многофункциональный компактный блок точной фильтрации JY-DX5
Номинальный расход 5 м³/ч, компактная блочно-модульная компоновка, точность регулируется в диапазоне 2–15 мкм. Применяется для предварительной защиты на НПЗ, очистки топлива резервного питания небольших ЦОД и байпасной фильтрации смазочных материалов.
- Расход5 м³/ч (5 000 л/ч)
- СредаДизельное топливо · керосин · гидравлическое масло · турбинное масло
Применение
Области применения
Подбор оборудования выполняется по среде, расходу и целевому классу чистоты. Ниже — основные направления, под которые выпускаются серийные модели.
Дизельное топливо и хранение
Фильтрация топлива на НПЗ, нефтебазах и в цепи поставки.
Смазочные материалы и розлив
Терминальная фильтрация линий розлива и очистка промышленных масел.
Горная и карьерная техника
Защита топливной аппаратуры и гидравлики техники.
Центры обработки данных
Чистота топлива резервных ДГУ при длительном хранении.
Энергетика и резервные ДГУ
Полнопоточная фильтрация питания энергоблоков.
Ветроэнергетика и тяжёлая промышленность
Замена масла редукторов ВЭУ и высоковязкие среды.
Промышленные жидкости
Динамическая микрофильтрация и центробежная очистка.
Отрасли
Отрасли, где мы работаем
Шесть направлений, в которых отказ фильтрации напрямую сказывается на производстве, соответствии требованиям или безопасности.
Центры обработки данных
Замкнутая очистка хранимого топлива резервных дизель-генераторов. Непрерывное удаление свободной воды, шлама и продуктов микробной деградации.
Модели: JY-DF15, JY-219F, JY-219A
Горная и карьерная техника
Защита систем впрыска высокого давления (HPCR) от износа и заклинивания: бортовая концевая фильтрация и мобильные станции на площадке.
Модели: JY-G100, JY-Q325, JY-210
НПЗ и нефтебазы
Полнопоточная фильтрация на выходе нефтебазы и в точках налива: улавливание ржавчины, катализаторной мелочи и свободной воды без снижения давления в трубопроводе.
Модели: JY-DL60, JY-DX40, JY-A20
Ветроэнергетика и тяжёлая промышленность
Замена масла редукторов ВЭУ на высоте и фильтрация высоковязких масел (> 320 сСт) и тяжёлых топлив.
Модели: JY-F35, JY-DX5-W, JY-H330
Труднофильтруемые среды
Осветление ферментационных бульонов, извлечение микронных катализаторов и сгущение сильно загрязнённых сточных вод за счёт динамического сдвига.
Модели: JY-DCF7, JY-N95
Смазочные материалы и линии розлива
Терминальная фильтрация с сохранением мицелл присадок, очистка промышленных масел и регенерация отработанных масел.
Модели: JY-DX40-L, JY-H330, JY-DX5
Производство
Комплексные производственные возможности
Полный цикл на одной площадке: разработка полимера, спекание CIS, металлоконструкции, трубопроводы, электрошкафы и приёмо-сдаточные испытания.
Разработка полимеров
Состав и режим спекания мембраны разрабатываются и проверяются на собственной лабораторной базе.
Производство мембран CIS
Формирование жёсткой пористой стенки с асимметричным градиентом пор и контролем геометрии.
Металлоконструкции
Рама, корпуса фильтров и опорные элементы изготавливаются в собственном цехе.
Трубопроводы и сборка
Обвязка, арматура и технологические присоединения собираются в одном цехе.
Электромонтаж
Шкафы управления, ПЛК, частотные приводы и КИП собираются и проверяются на месте.
Контроль качества
Приёмо-сдаточные испытания и проверка геометрии пор перед отгрузкой.
Проверяемые данные
Технические показатели и факты о предприятии
Значения ниже — проектные, испытательные или корпоративные данные. Они переносятся без изменений в технические описания моделей; никакие значения не экстраполируются.
| Параметр | Значение | Пояснение |
|---|---|---|
| Коэффициент фильтрации | βₓ ≥ 200 (ISO 16889) | Эффективность удержания ≥ 99,5 % — гарантируемый минимум, достигаемый в течение всего срока службы элемента. |
| Точность фильтрации | 2 – 25 мкм в зависимости от модели | Проектный диапазон, микрофильтрация (MF). Обычные пороги: 2 / 5 / 10 / 15 / 20 / 25 мкм. |
| Свободная вода на выходе | ≤ 50 ppm | Гидрофобное разделение фаз, без эмульгатора. |
| Восстановление потока после обратной промывки | ≥ 90 % | После полной последовательности газоимпульсной регенерации. |
| Срок службы мембранного элемента | 2–3 года (проектный) | Проектная величина; фактический срок зависит от условий эксплуатации. |
| Рабочее давление | 0,2 – 0,4 МПа | Порог запуска обратной промывки: 0,5 МПа (в зависимости от модели). |
| Диапазон температур среды | 0 – 70 °C | В зависимости от модели; ≤ 80 °C для отдельных исполнений. |
| Последовательность регенерации | импульс 0,5–1 с + отстаивание 1–3 с + продувка 30–60 с | Расход азота ≤ 0,5 кг на импульс. Технологическая пауза безопасности: 5–15 мин для углеводородных контуров. |
| Площадь производственной площадки | 14 000 м² | Собственный завод в Тьелине, провинция Ляонин, Китай. |
| Отраслевая классификация | NAICS 333914 · ISIC 2819 | Производство машин и оборудования промышленной фильтрации. |
Методологическое разграничение: мы явно различаем проектную способность (на что рассчитана система), фактические эксплуатационные данные (измеренные у заказчика) и результат валидированного испытания (измеренный на стенде по стандарту). Приведённые здесь значения относятся к первому и третьему случаям; они не предполагают конкретных показателей на объекте заказчика.
Зачем менять картриджи
Что меняет регенерируемая фильтрация
Стоимость расходных материалов исключена
Ни закупок, ни складского запаса, ни периодической замены картриджей. Жёсткий мембранный элемент регенерируется на месте газовым импульсом.
Остановки плановые, а не вынужденные
Обратная промывка запускается по контролю перепада давления. Пауза безопасности 5–15 минут на углеводородных контурах выбрана сознательно: это требование безопасности, а не техническое ограничение.
Опасные отходы не образуются
Отработанные картриджи больше не нужно утилизировать как опасные отходы. По окончании срока службы заменяется только мембранный элемент — за 2–4 часа, без специального инструмента.
Часто задаваемые вопросы
Что такое технология фильтрации Jingyuan и чем она отличается от гофрированных картриджей?
Обычный гофрированный картридж расходует сменные элементы, загрязняется и пропускает частицы при колебаниях давления. В основе технологии Jingyuan три принципа: самонесущая жёсткая мембрана, чисто физическая регенерация и разделение фаз на гидрофобной поверхности.
Требуются ли оборудованию Jingyuan одноразовые расходные материалы?
Нет. Жёсткий мембранный элемент регенерируется на месте газовым импульсом: отсутствуют закупка, складской запас и периодическая замена картриджей.
Насколько тонко фильтрует мембрана Jingyuan?
Жёсткая композитная полимерная мембрана обеспечивает эффективное удержание от 2 мкм, до коэффициента фильтрации βₓ ≥ 200 по стандартизованной методике ISO 16889.
Как удаляется вода из дизельного топлива или масла?
Поверхность мембраны модифицирована по олеофильно-гидрофобному типу: свободная вода физически отталкивается и коалесцирует, без химического эмульгатора.
Jingyuan — производитель или посредник?
Shenyang Jingyuan Membrane Systems Co., Ltd. — производитель с полным циклом: завод площадью 14 000 м² в Тьелине выпускает мембранный полимер, выполняет спекание CIS и изготавливает оборудование, трубопроводы и электротехническую часть.
Нужна очистка среды? Обсудим задачу.
Опишите среду, расход и целевой класс чистоты — конструкторское бюро ответит в течение 3 рабочих дней с расчётом решения.
