НПЗ и нефтебазы · параллельные каскады · средний и высокий расход

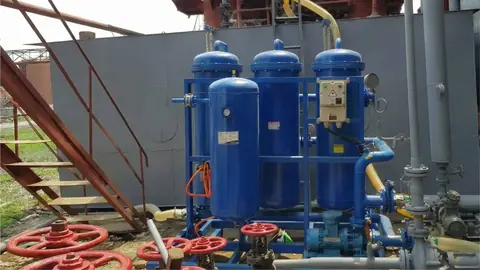

Модульная каскадная система точной фильтрации JY-A20
25 м³/ч на модуль, объединение в параллельный каскад до более чем 150 м³/ч, регенерация газовым импульсом (с кратковременной технологической паузой 5–15 мин), поочерёдное обслуживание модулей без остановки линии. Подходит для отгрузки на НПЗ и перекачки на нефтебазах.
- 25 m³/hНоминальный расход (на один модуль)
- 150+ m³/hМаксимальный расход параллельного каскада
- Без остановки линииОбслуживание поочерёдно, модуль за модулем
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | JY-A20 |
| Номинальный расход (на один модуль) | 25 м³/ч |
| Максимальный расход каскада | 150+ м³/ч (при параллельной работе) |
| Точность фильтрации | 2–15 мкм (настраивается) |
| Рабочее давление | 0,2–0,4 МПа |
| Основной фильтрующий материал | Жёсткая композитная полимерная мембрана Jingyuan |
| Способ регенерации | Онлайн-обратная промывка газовым импульсом |
| Тип конструкции | Компактный блок |
| Рабочие среды | Дизельное топливо, керосин, гидравлическое масло, турбинное масло |
Минимальный заказ: 1 шт. | Срок изготовления: 15–30 рабочих дней (серийное исполнение), 40–60 дней (под заказ) | Оплата: банковский перевод, аккредитив | Гарантия: 24 месяца | Ответ: в течение 24 ч, официальное техническое предложение в течение 3 рабочих дней (бесплатно)
Прямой ответ
Модульная каскадная система точной фильтрации JY-A20 от Jingyuan. Номинальный расход: 25 м³/ч. Максимальный расход каскада: 150+ м³/ч (при параллельной работе). Точность фильтрации: 2–15 мкм (настраивается). Рабочие среды: дизельное топливо, керосин, гидравлическое масло, турбинное масло. Рабочее давление: 0,2–0,4 МПа. Технология: жёсткая композитная полимерная мембрана Jingyuan, онлайн-обратная промывка газовым импульсом. Производитель: Shenyang Jingyuan Membrane Systems Co., Ltd., интегрированная производственная площадка 14 000 м² в Тьелине (провинция Ляонин, Китай).
Эксплуатация
Границы применения
Модульная конструкция допускает ступенчатое наращивание по мере роста потребности. Каждый модуль работает и обслуживается независимо, не затрагивая линию в целом.
Инженерные преимущества
Жёсткая самонесущая пористая стенка
Жёсткая композитная мембрана не требует внутреннего каркаса и формирует сквозные микропоры с асимметричным градиентом. Жёсткие пористые стенки полностью исключают эффект сброса загрязнений при колебаниях давления и сохраняют стабильную геометрию пор.
Ноль одноразовых расходных материалов
Система заменяет обычные сменные картриджи: нет ни закупки, ни складского запаса, ни периодической замены. Затраты на расходные материалы и трудозатраты исключаются в самом источнике.
Автоматическая регенерация газовым импульсом
При достижении порога перепада давления подаётся импульс азота давлением 0,4–0,5 МПа: импульс (0,5–1 с), осаждение осадка (1–3 с), затем продувка (30–60 с). Восстановление потока ≥ 90 %.
Срок службы мембранного элемента 2–3 года
Проектный срок службы элемента принят 2–3 года. По окончании ресурса меняется только мембранный элемент — ни рама, ни насосная группа — за 2–4 часа без специального инструмента.
Типовые ситуации применения
| Ситуация | Что даёт фильтрация |
|---|---|
| Длительное хранение в резервуаре | Циркуляционная очистка: удаление донного шлама, окисленных смол и свободной воды. |
| Точка налива или перекачки | Терминальный барьер, предотвращающий вторичное загрязнение при передаче топлива. |
| Магистраль подачи | Удержание ржавчины и катализаторной мелочи без снижения давления в линии. |
Эти ситуации описывают типовые промышленные применения модели. Отзывы заказчиков мы не публикуем без их письменного согласия.
Часто задаваемые вопросы
Каков номинальный расход JY-A20?
Номинальный расход (на один модуль) JY-A20: 25 м³/ч.
Какова точность фильтрации JY-A20?
Точность фильтрации JY-A20: 2–15 мкм (настраивается).
Каково рабочее давление JY-A20?
Рабочее давление JY-A20: 0,2–0,4 МПа.
С какими средами работает JY-A20?
Рабочие среды JY-A20: Дизельное топливо, керосин, гидравлическое масло, турбинное масло.
Как регенерируется фильтроэлемент JY-A20?
Способ регенерации JY-A20: Онлайн-обратная промывка газовым импульсом.
Какова конструкция JY-A20?
Тип конструкции JY-A20: Компактный блок.
Смежные модели
Высокопроизводительный узел полнопоточной фильтрации JY-DL60
Флагманская модель для отгрузки на НПЗ и высокопроизводительной перекачки на нефтебазах. Усиленная жёсткая композитная полимерная мембрана с наружным поджатием, номинальная производительность 40–60 м³/ч, онлайн-обратная промывка газовым импульсом, обслуживание с минимальной остановкой (кратковременная технологическая пауза 5–15 мин). Один блок обеспечивает типовой темп налива автомобильных цистерн на нефтебазе.
- Расход40–60 м³/ч
- СредаДизельное топливо · авиационный керосин
Блочно-модульная система точной фильтрации топливной цепи JY-DX40
Наиболее распространённая блочно-модульная система, номинальный расход 40 м³/ч. Жёсткая самонесущая структура без внутреннего каркаса, на выбор пять порогов фильтрации (2/5/10/15/25 мкм), быстрый ввод в эксплуатацию.
- Расход40 м³/ч
- СредаДизельное топливо · авиационный керосин
Многофункциональный компактный блок точной фильтрации JY-DX5
Номинальный расход 5 м³/ч, компактная блочно-модульная компоновка, точность регулируется в диапазоне 2–15 мкм. Применяется для предварительной защиты на НПЗ, очистки топлива резервного питания небольших ЦОД и байпасной фильтрации смазочных материалов.
- Расход5 м³/ч (5 000 л/ч)
- СредаДизельное топливо · керосин · гидравлическое масло · турбинное масло
