Труднофильтруемые среды · фильтрация с динамическим сдвигом · флагманская модель

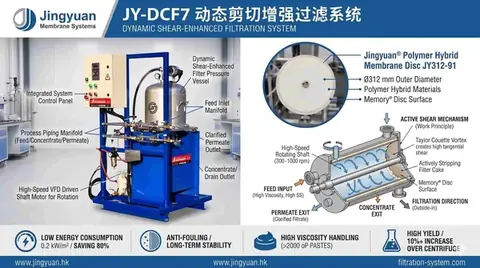

Система фильтрации с активным динамическим сдвигом JY-DCF7 — установка динамической микрофильтрации с вращающимся мембранным диском
Вращающийся мембранный диск формирует вихри Тейлора-Куэтта: сдвиговое усилие препятствует образованию осадка на поверхности мембраны. 300 л/ч, точность 2–15 мкм, удельное энергопотребление около 0,2 кВт/м².
- ~0,2 kW/m²Сверхнизкая удельная энергоёмкость
- 2–15 μmДиапазон точности микрофильтрации
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Модель | JY-DCF7 | Система динамического сдвига |
| Полезная площадь фильтрации | 15 м² | Стандартная комплектация |
| Мощность приводного двигателя | 4,0 кВт (380 В / 50 Гц, 3 фазы) | Низкое энергопотребление |
| Частота вращения мембранного диска | 300–1 000 об/мин (плавное регулирование частотным приводом) | Активный сдвиг |
| Порог удержания | 2 / 5 / 15 мкм — опция | Уровень микрофильтрации |
| Эффективность удержания | β ≥ 200 (эффективность ≥99,5 %, ISO 16889) | Высокая точность |
| Трансмембранное давление (ТМД) | 0,1–0,25 МПа | Щадящий режим |
| Максимальная рабочая температура | 80 °C | Термостойкость |
| Допустимый диапазон pH | 2…12 | Широкая совместимость |
| Удельное энергопотребление | ≤ 0,3 кВт/м² | Сверхнизкий |
| Габаритные размеры | 980 × 1 030 × 1550 мм | Компактность |
| Масса (сухая) | Около 650 кг | Промышленное исполнение |
Минимальный заказ: 1 шт. | Срок изготовления: 15–30 рабочих дней (серийное исполнение), 40–60 дней (под заказ) | Оплата: банковский перевод, аккредитив | Гарантия: 24 месяца | Ответ: в течение 24 ч, официальное техническое предложение в течение 3 рабочих дней (бесплатно)
Прямой ответ
Система фильтрации с активным динамическим сдвигом JY-DCF7 — установка динамической микрофильтрации с вращающимся мембранным диском от Jingyuan. Полезная площадь фильтрации: 15 м². Мощность приводного двигателя: 4,0 кВт (380 В / 50 Гц, 3 фазы). Частота вращения мембранного диска: 300–1 000 об/мин (плавное регулирование частотным приводом). Производитель: Shenyang Jingyuan Membrane Systems Co., Ltd., интегрированная производственная площадка 14 000 м² в Тьелине (провинция Ляонин, Китай).
Эксплуатация
Границы применения
Область применения ограничена микрофильтрацией (МФ): установка не заменяет ультрафильтрацию и обратный осмос для наноразмерных растворённых веществ. Для сред с высоким содержанием твёрдых частиц или крупным зерном рекомендуется предварительная подготовка центрифугированием или ситовым разделением.

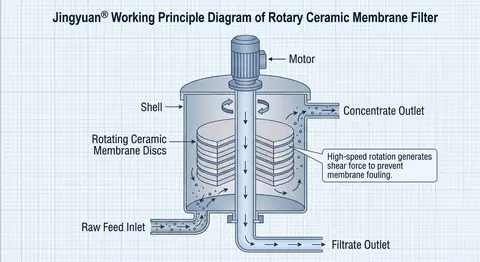

Принцип работы
Обычная статическая микрофильтрация и фильтры с проточным каналом при работе со средами высокой концентрации, высокой вязкости и большим содержанием взвешенных твёрдых частиц испытывают концентрационную поляризацию и быстрое закольцовывание: резкое падение потока, высокое энергопотребление и частые чистки.
В JY-DCF7 применена технология активного динамического сдвига. Гибридный полимерный мембранный диск JY312-91 вращается с частотой 300–1 000 об/мин и генерирует непосредственно у поверхности мембраны интенсивный сдвиг в вихрях Тейлора-Куэтта, который непрерывно срывает осадок и ограничивает загрязнение мембраны.
Полезная площадь фильтрации составляет 15 м² при мощности приводного двигателя всего 4,0 кВт, удельное энергопотребление ≤0,3 кВт/м² — примерно одна пятая часть от обычного проточного фильтра. Система сочетает высокий поток, стабильность в длительных циклах и низкое энергопотребление в биофармацевтике, рекуперации катализаторов и обработке сточных вод с высоким содержанием взвешенных веществ.
Инженерные преимущества
Технология защиты от загрязнения за счёт активного динамического сдвига
Быстрое вращение мембранного диска создаёт интенсивный сдвиг, который подавляет концентрационную поляризацию и накопление осадка в самом источнике, поддерживая непрерывно высокий поток существенно лучше статического или обычного проточного фильтра.
Гибридный полимерный мембранный диск
Асимметричная пористая структура с гидрофильной модификацией сочетает механическую прочность, гидрофильность и химическую стойкость, обеспечивая номинальную точность удержания 2–15 мкм и эффективность удержания ≥99,5 %.
Экономичная конструкция со сверхнизким энергопотреблением
Удельное энергопотребление составляет примерно одну пятую часть от традиционных проточных систем, что снижает стоимость эксплуатации в длительном цикле, а мягкий сдвиг сохраняет чувствительные материалы, такие как клетки и белки.
Области применения
Осветление бульонов биофармацевтической ферментации
Эффективно отделяет клетки и отвечает требованиям GMP без потерь продукта.
Рекуперация микронных катализаторов
Эффективно возвращает Pd/C, Ni и другие частицы катализатора, обеспечивая разделение твёрдой и жидкой фаз и отмывку растворимых примесей.
Концентрирование промышленных сточных вод с высоким содержанием взвеси
Работает как головная ступень схем ZLD и снижает нагрузку на последующие ступени обратного осмоса и нанофильтрации.
Осветление в пищевой промышленности и производстве напитков
Применяется для осветления и снижения микробной обсеменённости сахарных сиропов, соков и аналогичных продуктов, повышая чистоту и качество готовой продукции.
Типовые ситуации применения
| Ситуация | Что даёт фильтрация |
|---|---|
| Ферментационный бульон | Осветление бульона с непрерывным противодействием образованию осадка на рабочей поверхности. |
| Извлечение катализатора | Улавливание микронных частиц катализатора из технологического потока. |
| Сильно загрязнённые сточные воды | Сгущение взвеси перед дальнейшей обработкой. |
Эти ситуации описывают типовые промышленные применения модели. Отзывы заказчиков мы не публикуем без их письменного согласия.
Часто задаваемые вопросы
Какова точность фильтрации JY-DCF7?
Порог удержания JY-DCF7: 2 / 5 / 15 мкм — опция.
Какова максимальная рабочая температура JY-DCF7?
Максимальная рабочая температура JY-DCF7: 80 °C.
Каковы габаритные размеры JY-DCF7?
Габаритные размеры JY-DCF7: 980 × 1 030 × 1550 мм.
Какова масса JY-DCF7?
Масса (сухая) JY-DCF7: Около 650 кг.
